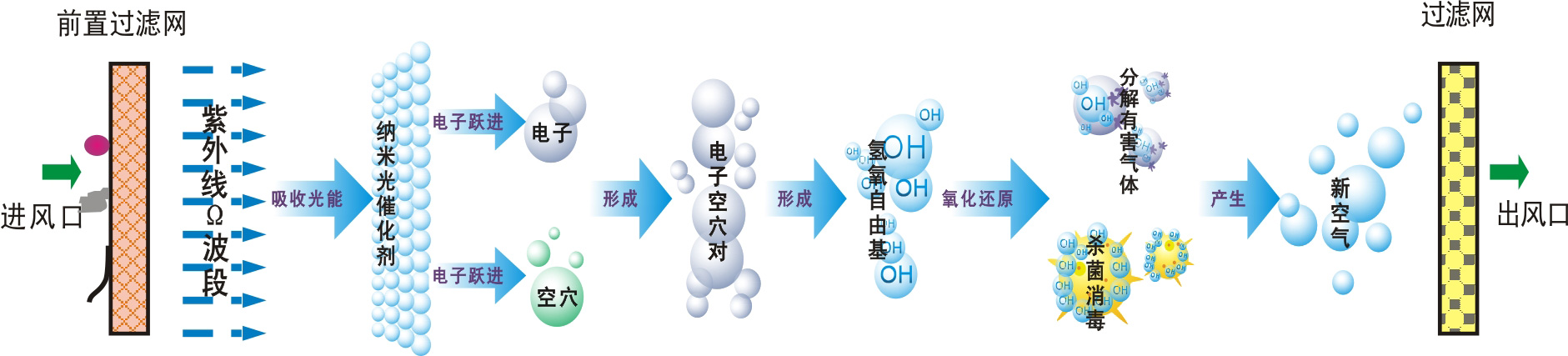

一、纳米光触媒空气净化（杀菌）器工作机理

纳米光触媒净化（杀菌）器是由纳米光触媒催化材料和光等离子光源共同组成的。

光等离子光源波长为254nm左右时杀菌能力较强，很容易被生物吸收，其杀菌机理是光子能量能够破坏微生物机体的DNA和RNA分子结构，使其断裂或者发生光化学反应，造成细胞死亡，丧失繁殖能力，达到杀菌消毒目的。
    纳米光催化：通过波长为254nm光等离子光源照射，激活了纳米光催化剂，产生电子-空穴对，是光催化与周围的水（H2O）和氧气（O2）发生光电催化反应，生成氢氧自由基OH光等离子团，在这些离子团作用下，能够有效降解空气中的甲醛、苯系物、TVOC、氨等有害化学气体，使这些有害气体被还原成二氧化碳和水，无任何化学残留物，不产生二次污染，对人体和环境无害。
    从而纳米光触媒空气净化（杀菌）器能够杀灭空气中的细菌、病毒及霉菌等微生物污染物；同时有效去除了空气中的甲醛、苯系物、TVOC、氨等有害化学气体。

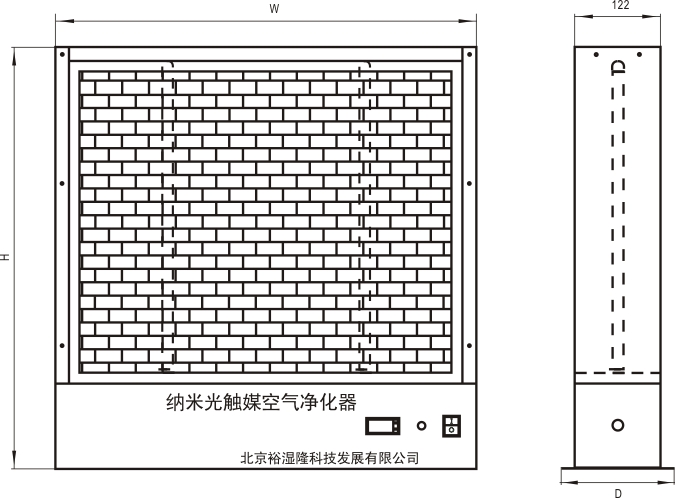

二、纳米光触媒空气净化（杀菌）器结构

空调机组内纳米光触媒空气净化（杀菌）器是安装在新风机组或者组合空调内净化段处，是由底座（含电源控制箱）、金属框架、光等离子光源、纳米光触媒催化材料及前后保护网、指示灯、计时器及电源线等组成。

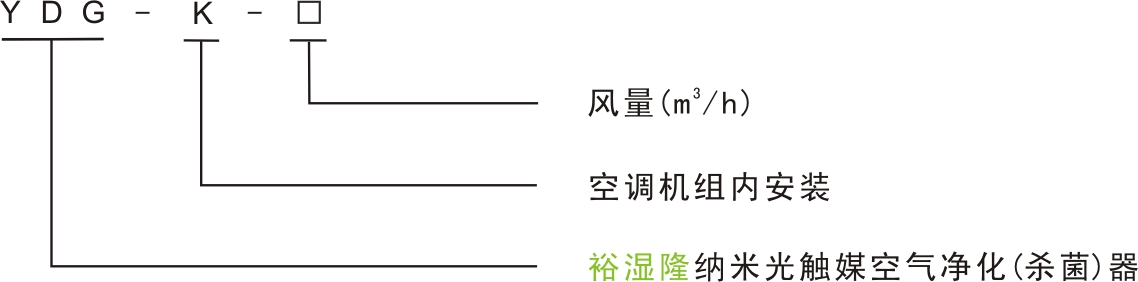

三、纳米光触媒空气净化（杀菌）器型号说明

四、纳米光触媒空气净化（杀菌）器安装

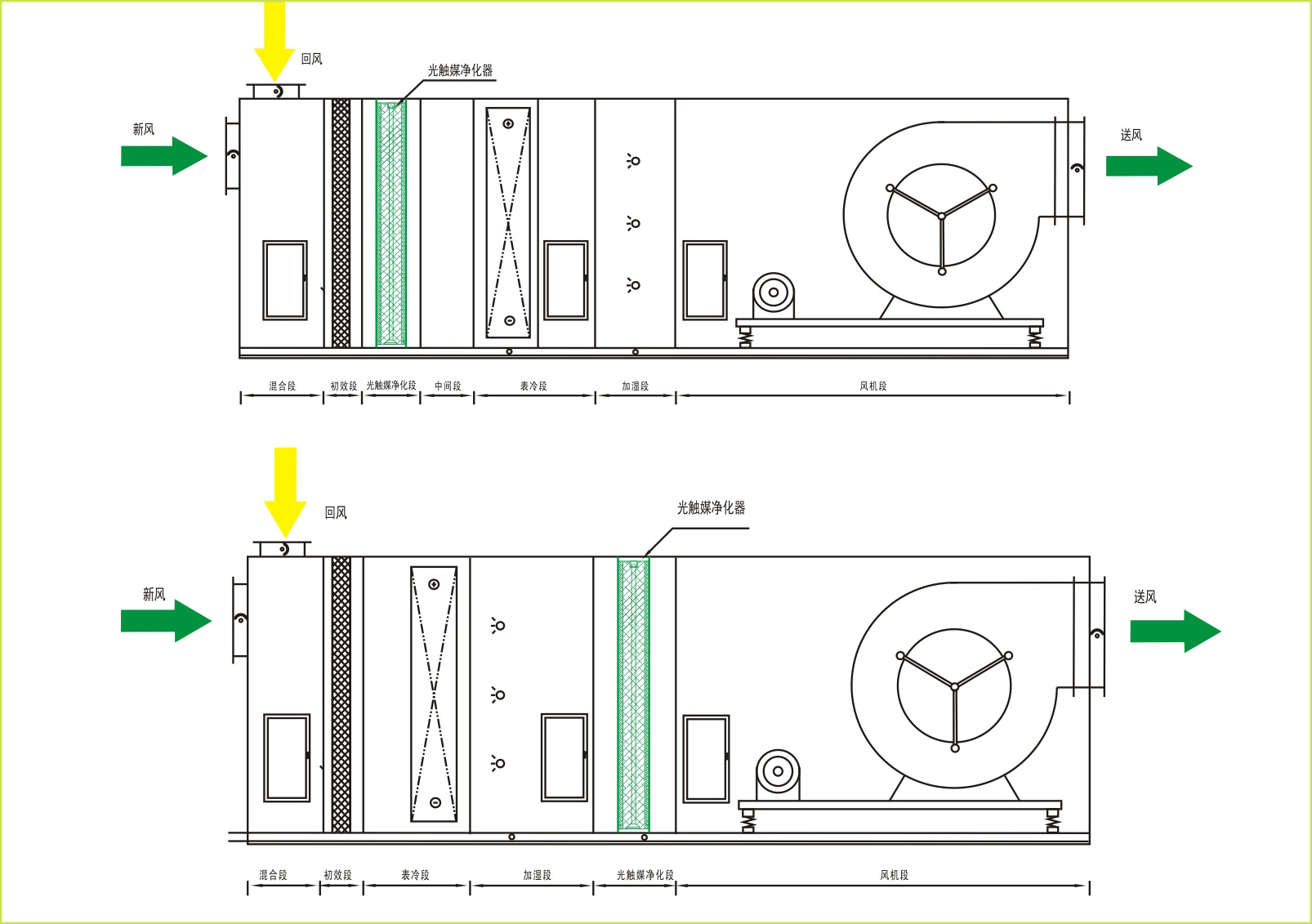

1 ．纳米光触媒空气净化（杀菌）器安装位置

2．纳米光触媒空气净化（杀菌）器安装方式

1)．空调机组内纳米光触媒空气净化（杀菌）器单元模块有十种，要根据空调机组风量和箱体内径截面宽度和高度进行模块选择；
      2)．单元模块选用原则：优先选用大尺寸的单元模块，且较大限度布满率不小于90%；

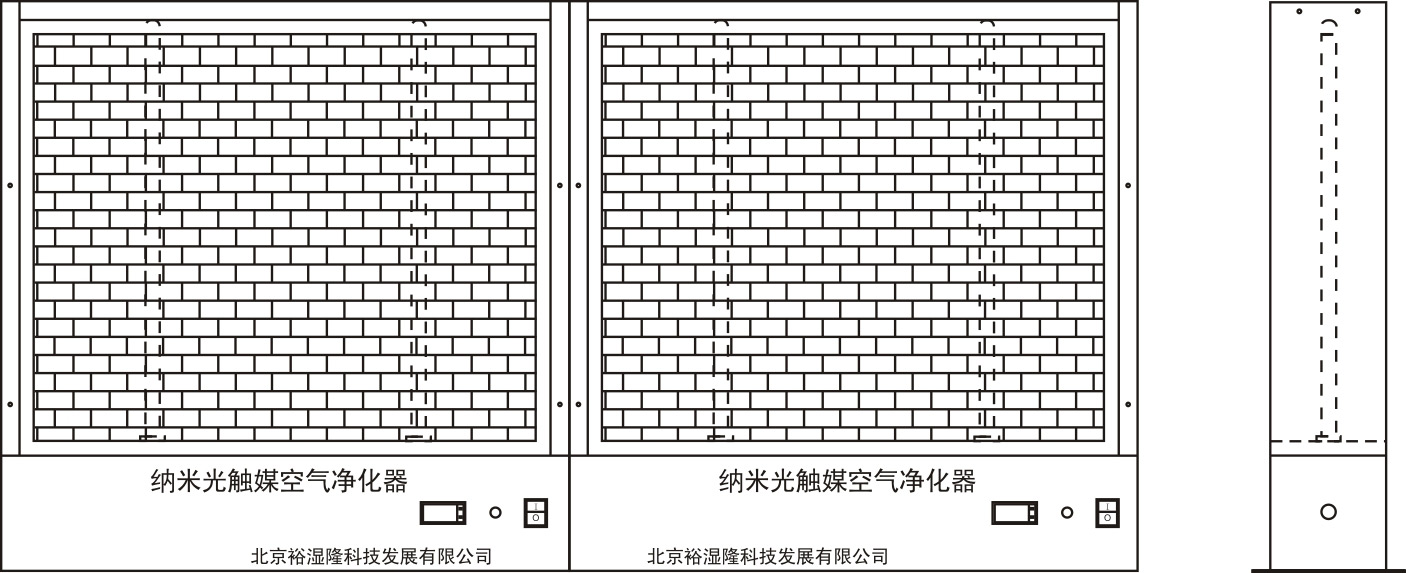

           模块拼装举例（以某生产组合式空调箱厂家为例）：
           空调箱体内截面积尺寸（宽*高）2800mm*1900mm，选用：1000*900*160单元模块2块，800*900*160单元模块4块，共6块 ；分2层拼装，每层为3块（1000*900*160  1块，800*900*160  2块），这样在空调箱内部拼装成了宽度方向3块，高度方向2块，每两个模块之间不需要留间隙，拼装完成后采用封板和自攻螺丝固定在空调箱体内箱板上。
